モーター フィルム ラミネーター ヒューマン マシン 統合システム

人間と機械の統合システムモーターブランドラミネート機

仕様:

主な構造:

1) ダブルシャフトレス紙ロールスタンド（3〜6インチ紙管に対応、自動リフト、操作が容易）。

2) オートスプライサー装置は、機械ライン速度を低下させることなく、150〜300 m/分の速度で紙の交換を実現します。

3) 超音波タイプEPCシステムにより、頻繁な材料交換操作がより簡単になります。

4) 油圧ラミネート構造設計により、コーティングを薄く、しっかりとすることができます。

5) トリミング装置により、完成したコーティング紙ロールが均一になります。

6) 特殊なカッターナイフと巻き取り機の設計により、高速巻き取りシャフトの交換が可能になります。

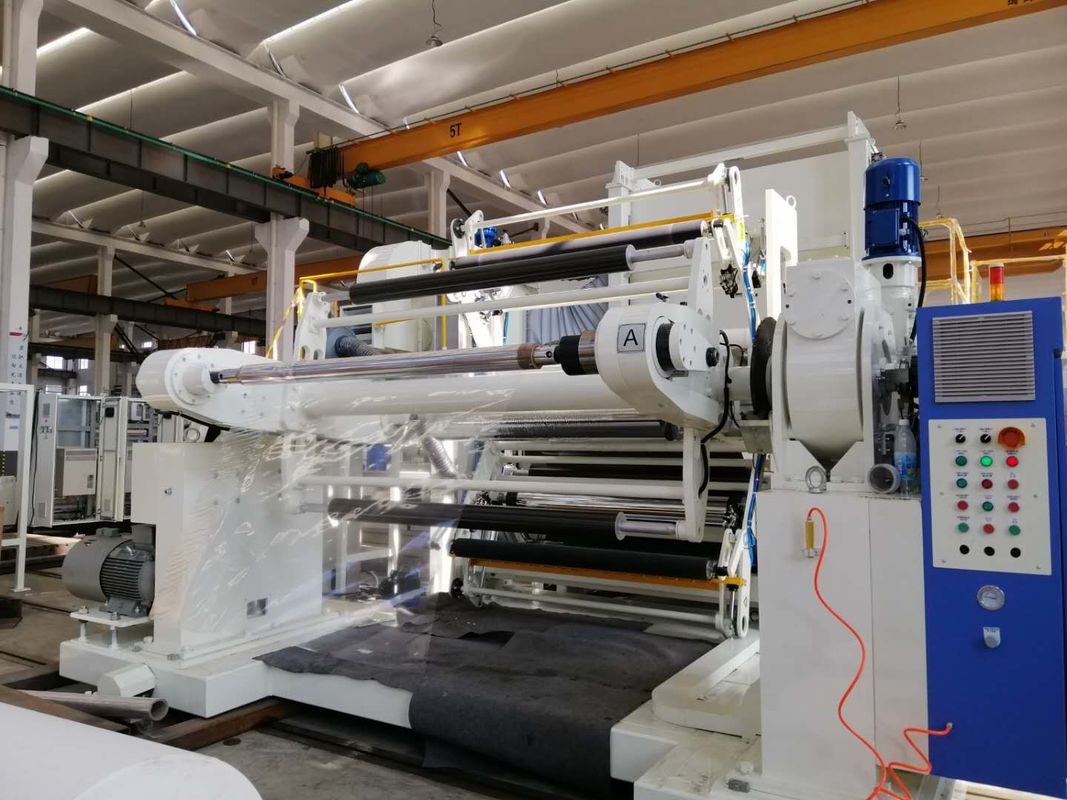

複合機

• 複合装置は、冷却ロール、シリコーンゴム圧着ロール、バックアップロール、排出ロール、トリミングバリ取り装置、歯車空気圧装置などで構成されています。溶融シートフィルムと基材を組み合わせるために使用され、押出ラミネートまたは押出コーティングの主要な装置です。その主な機能は、複合、冷却、成形です。
• その生産ラインには、外部硬質クロムメッキおよび鋼鉄ロールが二重層クランプカバーオーガー式スクリューチャンネルを備えています。スクリューチャンネルのクランプカバーは冷却水で満たされており、溶融薄膜の熱を除去するため、複合薄膜は冷却成形で優れた結果を得ることができ、これにより複合材の強度、平滑性、外観の美しさが大幅に向上します。

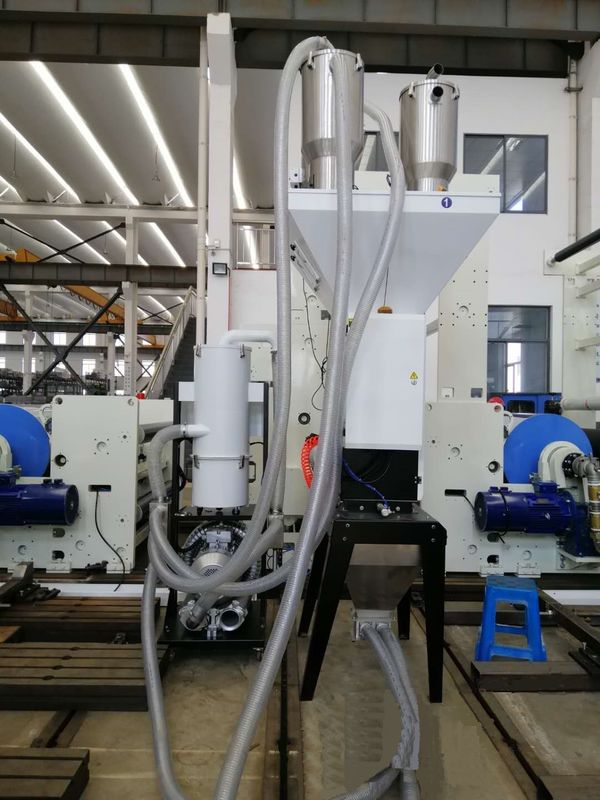

押出機

• 押出機は、押出ラミネート装置の鍵であり、スクリュー、バレル、伝達機構で構成されています。固体材料の供給、融解、計量、混練、および溶融物の供給の機能があります。
• Laiyiが独自に開発したスクリューは、高速、高せん断、高混合であり、大きな押出量、低熱、押出圧力の小さな変化、非溶融樹脂の押出なし、気泡なし、省エネルギーなどの多くの利点があります。
• 押出機には、新たに設計された自動リフティング機能が装備されており、ライン速度に応じて最も適切なエアギャップ高さを調整するために、いつでもエアギャップの高さを調整できます。

ビードカッター装置

• 収縮幅は両側を厚くするため、複合材の両側をトリミングする必要があります。そうしないと、複合材にしわ、カール、不均一などの品質問題が発生します。
• カッターの交換や有効幅の調整が便利です。時間と労力を節約すると同時に、製品を平坦で滑らかにします。

前処理ユニット

• 前処理には、基材表面のコロナ処理と静電気除去が含まれます。特に押出コーティングプロセスでは、圧着ロールの圧力下で溶融ウェブが基材表面の細孔または綿状の隙間に浸透するのを助け、コーティングフィルムと基材間の接着性を向上させるためにコロナ処理が必要です。
• コロナ処理は、生産ライン速度が20m/分を下回ると停止し、速度が20m/分を超えると自動的に開始します。
• コロナ機には、稼働状況表示灯、油浸高周波トランス、電気デジタルメーター読み取り出力電力、調整可能な低速インターロックが装備されています。過熱、過充電、ブレークダウン、コロナ損失の警告を発し、高効率・低消費電力で動作します。
